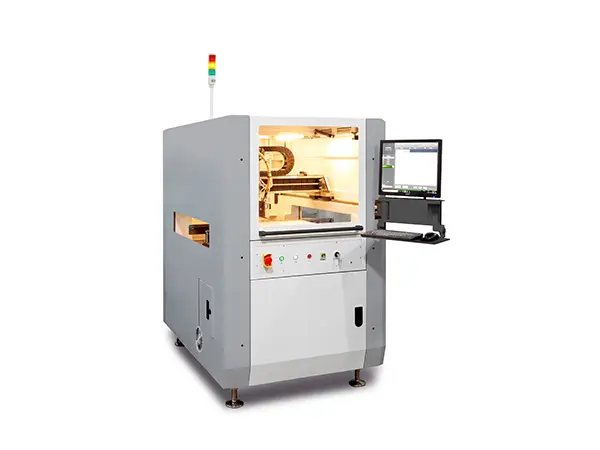

La serie MYS10iL es un sistema de procesamiento de plasma en línea totalmente automatizado desarrollado para aplicaciones en diversos sectores, incluidos semiconductores, electrónica, SMT, optoelectrónica y tecnología médica.
• Sistema de plasma de argón a presión atmosférica
• Procesamiento de plasma por lotes en línea de 100 mm de ancho; Ofrece entre 2 y 5 veces mayor eficiencia y más de un 30 % menos de costos operativos en comparación con los métodos tradicionales.
• Plasma 100% neutro; Seguro y respetuoso con los componentes electrónicos sensibles: sin bombardeos de plasma, electricidad estática, chispas, arcos, polvo, altas temperaturas, ondulaciones superficiales ni radiación UV.
• Procesos químicos versátiles: proceso de O2 para eliminar contaminantes orgánicos; Proceso H2 para eliminar óxidos metálicos y activar superficies de productos.
• No genera contaminación de partículas o líquidos en el producto.
| Parámetros básicos | MYS10iL |
| Requisitos de energía | CA 200~240 V, 4,5 kW, 20 A, 50/60 Hz |
| Requisitos de presión de aire | 90 psi (6bar) |
| Dimensiones | 1000x1500x1550mm |
| Peso | 1050kg |
| Proceso de dar un título | CE |
| Precisión de posicionamiento | XY: ±50 µm a 3 σ; Z: ±10 µm a 3 σ |
| Repetibilidad del eje XYZ | XY: ±25 µm a 3 σ; Z: ±5 µm a 3 σ |
| Velocidad máxima | 1000 mm/s (XY) |
| Aceleración | 1,0g |
| Sistema de accionamiento | servo de CA |
| Parámetros de la plataforma de trabajo | |
| Tipo de transportador | Cinturón |
| Capacidad de carga del transportador | 3 kilos |
| Rango de espesor de PCB (sin soporte) | 0,5–6 mm |
| Viaje del eje Z | 60mm |
| Máx. Altura del componente (lado superior) | 45mm |
| Máx. Altura del componente (lado inferior) | 23mm |
| Protocolo de comunicación | SMEMA |
| Rango de trabajo | |
| Área de tratamiento con plasma (ancho x profundidad) | 550–760 mm |
| Ángulo de contacto con el agua (WCA) después del tratamiento con plasma | WCA < 10° (oblea de silicio) WCA < 20° (Materiales no metálicos) |
| Método de tratamiento con plasma | Proceso de O2 para la eliminación de contaminantes orgánicos. Proceso H2 para la eliminación de óxidos metálicos. |
| Requisitos del equipo del sistema de plasma | |
| potencia de radiofrecuencia | 600W a 27,12MHz |
| gas de plasma principal | Argón |
| Gas de proceso | O2, N2 o H2 |
| Rango de presión de suministro de gas | 40 a 100 psi (0,3 a 0,7 MPa) |
