Dentro del ambiente estéril y con clima controlado de una instalación de fabricación de semiconductores, una oblea de silicio se embarca en un viaje a través de cientos de intrincados pasos de procesamiento. En cada etapa, la superficie de la oblea debe estar impecablemente limpia. Pero después de la extracción, el grabado o la deposición del fotorresistente, inevitablemente quedan contaminantes microscópicos: residuos orgánicos, óxidos nativos y partículas submicrónicas. Estos enemigos invisibles, que miden sólo unos pocos nanómetros de diámetro, pueden causar defectos catastróficos: un circuito abierto, un cortocircuito o un dispositivo que no cumple con las especificaciones de rendimiento. Los métodos tradicionales de limpieza húmeda, que se basan en baños y enjuagues químicos, tienen dificultades para llegar al fondo de las estructuras de alta relación de aspecto y pueden dejar residuos químicos que son en sí mismos contaminantes. Este es el desafío para el que se creó la tecnología de limpieza de plasma de semiconductores.

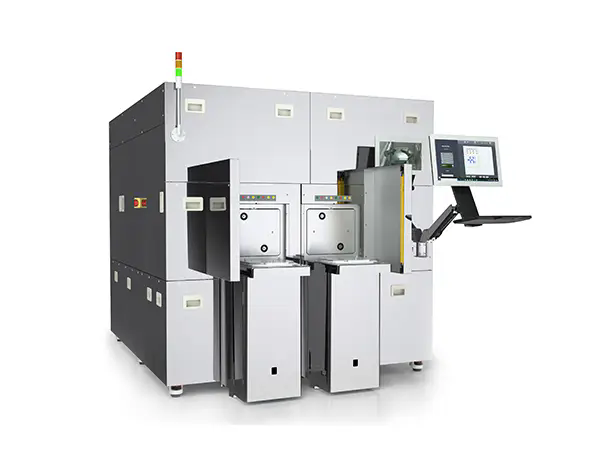

Un limpiador de plasma de semiconductores es una pieza especializada de equipo de inspección de semiconductores que utiliza plasma (un gas ionizado que contiene electrones, iones y radicales neutros) para eliminar la contaminación de las superficies de los semiconductores sin dañar el material subyacente. El proceso es seco, no contiene productos químicos y es muy eficaz para limpiar las características microscópicas que caracterizan a los dispositivos semiconductores modernos. Este artículo proporcionará una introducción técnica completa a los semiconductores.limpiadores de plasma. Exploraremos la física fundamental del plasma, analizaremos los componentes que componen un sistema típico, examinaremos las especificaciones técnicas clave que definen el rendimiento y analizaremos el papel fundamental que desempeña este equipo de inspección de semiconductores en la fabricación y el embalaje de semiconductores. Si usted es un ingeniero que especifica nuevos equipos, un técnico que opera estas herramientas o simplemente busca comprender una tecnología clave en la cadena de suministro de semiconductores, este artículo le proporcionará el conocimiento esencial que necesita.
A Limpiador de plasma semiconductores una herramienta de precisión que utiliza las propiedades únicas del plasma para limpiar obleas semiconductoras, paquetes de chips, marcos de cables y otros componentes electrónicos. En esencia, el dispositivo genera una descarga eléctrica en un gas a baja presión, creando un entorno altamente reactivo. Este plasma (el cuarto estado de la materia) contiene un cóctel complejo de partículas altamente energéticas: iones que bombardean físicamente la superficie, radicales libres que reaccionan químicamente con los contaminantes y electrones que ayudan a sostener la descarga. La combinación de acción física y química elimina eficazmente los residuos orgánicos, los óxidos y la contaminación por partículas sin dañar las sensibles estructuras electrónicas.
El principio fundamental detrás de la limpieza por plasma es sorprendentemente sencillo de describir, pero elegante en su ejecución. Se evacua una cámara de proceso a un nivel de vacío controlado. Se introduce en la cámara un gas de proceso (normalmente oxígeno, argón, hidrógeno o una mezcla). Luego se aplica radiofrecuencia (RF) o energía de microondas al gas, ionizándolo y creando un plasma. Dentro del plasma, los radicales de oxígeno (O*) reaccionan agresivamente con los contaminantes de hidrocarburos, convirtiéndolos en subproductos volátiles como dióxido de carbono y vapor de agua, que luego son evacuados por el sistema de vacío. Al mismo tiempo, los iones de argón proporcionan un bombardeo físico que ayuda a desalojar las partículas y activar la superficie. El resultado es una superficie limpia y activada químicamente, lista para el siguiente paso de fabricación.
Este mecanismo de limpieza ofrece varias ventajas críticas. El proceso es completamente seco, lo que elimina la necesidad de productos químicos líquidos y la eliminación de residuos asociada. También es inherentemente suave, ya que la temperatura del plasma se puede controlar con precisión para evitar daños térmicos. Lo más importante es que es isotrópico, lo que significa que puede limpiar superficies en todas las direcciones, incluido el interior de elementos de alta relación de aspecto donde las soluciones de limpieza líquidas no pueden llegar. Por estas razones, el limpiador de plasma de semiconductores se ha convertido en una pieza indispensable del equipo de inspección de semiconductores en la fabricación avanzada de semiconductores, la fabricación de MEMS y el empaquetado de dispositivos.
Un modernoLimpiador de plasma semiconductorEs un sistema electromecánico complejo compuesto por varios subsistemas críticos, cada uno de los cuales desempeña un papel específico en el proceso de limpieza. Comprender estos componentes es esencial para los ingenieros responsables de especificar, operar y mantener este tipo de equipos de inspección de semiconductores. La siguiente tabla proporciona un desglose detallado de los componentes principales y sus características clave.
| Componente | Función | Criterios de selección clave |
| Cámara de vacío | Encierra el entorno de procesamiento y mantiene las condiciones de vacío para la generación de plasma. | Material (aleación de aluminio frente a acero inoxidable), volumen, geometría interna, presión base (normalmente 10^-5 Torr). |
| Fuente de alimentación RF y red coincidente | Genera y entrega potencia de RF (normalmente 13,56 MHz) para crear y sostener el plasma. | Frecuencia (13,56 MHz es el estándar industrial), potencia de salida, capacidad de adaptación de impedancia. |
| Sistema de suministro de gas | Controla y regula el flujo de gases de proceso (O2, Ar, H2, CF4) hacia la cámara. | Controladores de flujo másico (MFC), pureza del gas (normalmente 99,999 % o superior), número de líneas de gas. |
| Sistema de bombeo al vacío | Evacua la cámara al nivel de vacío requerido y elimina los subproductos del proceso. | Tipo de bomba (paletas rotativas + turbomolecular), velocidad de bombeo, nivel de vacío máximo. |
| Conjunto de electrodos | Acopla la potencia de RF al plasma; Puede ser acoplamiento capacitivo o inductivo. | Geometría de los electrodos (placa paralela versus plasma remoto), materiales (aluminio, silicio), enfriamiento. |
| Sistema de control de presión | Mantiene la presión del proceso estable a través de una válvula de mariposa y sensores de presión. | Tipo de sensor de presión (manómetro de capacitancia, manómetro Pirani), precisión de control, tiempo de respuesta. |
| Sistema de control y monitoreo | Integra todas las funciones del sistema y monitorea los parámetros del proceso; A menudo incluye una pantalla táctil HMI. | Interfaz de software, registro de datos, gestión de recetas, funciones de alarma, conectividad (SECS/GEM para automatización). |
Nuestra fábrica pone especial énfasis en la integración y optimización de estos componentes. La selección de la frecuencia de RF, por ejemplo, tiene profundos efectos sobre la densidad del plasma y la energía iónica. Si bien 13,56 MHz es el estándar de la industria debido a su clasificación como banda de frecuencia industrial, científica y médica (ISM), la elección de la configuración del electrodo determina si la cámara funciona en modo de plasma directo o de plasma descendente. Un sistema de plasma directo (acoplado capacitivamente) produce un plasma más energético adecuado para la limpieza física y la activación de superficies, mientras que un sistema aguas abajo (acoplado inductivamente) es más suave y evita el daño de los iones, lo que lo hace ideal para dispositivos semiconductores sensibles.
Para caracterizar completamente unaLimpiador de plasma semiconductor, los ingenieros deben comprender un conjunto de especificaciones técnicas que definen su capacidad de limpieza, rendimiento y envolvente operativa. Estos parámetros impactan directamente los resultados del proceso y deben evaluarse cuidadosamente al seleccionar este tipo de equipo de inspección de semiconductores. La siguiente tabla proporciona una descripción detallada de las especificaciones críticas para un sistema típico de limpieza por plasma de semiconductores.
| Parámetro | Rango de valores típico | Impacto en el rendimiento |
| Volumen de la cámara | 20 a 200 litros | Determina el tamaño del lote; las cámaras más grandes acomodan sustratos más grandes o más obleas por ejecución. |
| Salida de potencia de RF | 50W a 10kW | Una mayor potencia permite una mayor densidad de plasma para una limpieza y eliminación más rápida de los contaminantes más rebeldes. |
| Frecuencia de radiofrecuencia | 13,56 MHz o 2,45 GHz (microondas) | 13,56 MHz es el estándar; El microondas (2,45 GHz) produce un plasma más ionizado para procesos especializados. |
| Presión básica | 10^-5 a 10^-6 Torr | Una presión base más baja reduce la contaminación de fondo y mejora la pureza del proceso. |
| Presión del proceso | 50 a 500 mTorr | Una presión más baja produce un bombardeo de iones más direccional; Una presión más alta mejora las reacciones químicas. |
| Control de flujo de gas | 0 a 500 sccm (cm cúbicos estándar/min) | El control preciso del flujo garantiza una composición del gas y resultados de limpieza reproducibles. |
| Uniformidad de temperatura | +/- 5°C en todo el sustrato | La temperatura uniforme garantiza una limpieza constante en todas las partes del sustrato. |
| Uniformidad del plasma | Normalmente +/- 5 % de variación en toda la cámara | Una buena uniformidad garantiza que todos los sustratos de un lote reciban la misma dosis de limpieza. |
| Tiempo de ciclo | 2 a 20 minutos (bombear para ventilar) | Un tiempo de ciclo más corto aumenta el rendimiento; El equilibrio con la eficacia de la limpieza es clave. |
Estas especificaciones no son arbitrarias. Por ejemplo, la presión base de 10^-5 Torr es esencial para minimizar el vapor de agua y el oxígeno residuales en la cámara antes de que se introduzca el gas de proceso, evitando reacciones no deseadas. La frecuencia de RF de 13,56 MHz es una frecuencia ISM acordada internacionalmente, seleccionada para evitar interferir con las comunicaciones por radio. La precisión del control del flujo de gas, que normalmente se logra con controladores de flujo másico térmico, debe mantenerse dentro de +/- 1 % del punto de ajuste para garantizar la repetibilidad de un lote a otro. En nuestra fábrica, mantenemos estándares de calibración meticulosos y proporcionamos paquetes detallados de calificación de procesos con cada sistema, asegurando que nuestros clientes tengan los datos que necesitan para validar sus procesos.
Antes de la adopción generalizada de la limpieza con plasma, los fabricantes de semiconductores dependían principalmente de métodos de limpieza químicos húmedos. Estos procesos implican sumergir obleas en una serie de baños químicos, típicamente mezclas agresivas de ácidos y oxidantes como una solución de "piraña" (ácido sulfúrico y peróxido de hidrógeno) o RCA clean (SC-1 y SC-2). Si bien es eficaz para muchas aplicaciones, la limpieza húmeda tiene limitaciones inherentes que se vuelven cada vez más problemáticas a medida que se reducen las dimensiones del dispositivo. A medida que la industria pasó de la escala micrométrica a la inferior a 100 nm, las limitaciones de la limpieza húmeda se volvieron críticas y las técnicas basadas en plasma surgieron como una alternativa superior.
Consideremos la experiencia de una importante instalación de envasado de semiconductores que luchaba contra la pérdida de rendimiento en su proceso de unión de cables. La línea de montaje estaba utilizando un paso de limpieza húmeda para preparar las almohadillas adhesivas, pero el rendimiento se mantuvo obstinadamente por debajo del 95 %. El culpable fue la microcontaminación: productos químicos de limpieza residuales y humedad atrapados debajo de la superficie de la almohadilla de unión, lo que impide una fijación confiable del alambre de oro. Después de evaluar el proceso, el equipo de ingeniería reemplazó el paso de limpieza húmeda por un proceso de limpieza basado en plasma. El rendimiento saltó inmediatamente al 99,3% y la línea de envasado ha mantenido este rendimiento durante más de tres años. Esta no es una historia aislada; refleja un cambio fundamental en la industria.
Las ventajas de la limpieza con plasma frente a la limpieza en húmedo son numerosas y significativas:
1. Sin residuos químicos.La limpieza húmeda se basa en productos químicos que deben enjuagarse con cuidado. Un enjuague incompleto deja residuos que pueden interferir en procesos posteriores, provocando fallas de adhesión y corrosión. La limpieza con plasma es un proceso seco que produce únicamente subproductos volátiles (gases) que se bombean sin dejar residuos.
2. Sin daños mecánicos.La agitación física requerida en la limpieza húmeda puede causar que las estructuras delicadas colapsen o se desprendan. Esto es particularmente crítico para características de alta relación de aspecto en dispositivos MEMS y para estructuras frágiles como las almohadillas de unión en empaques avanzados. La limpieza con plasma evita por completo las fuerzas mecánicas.
3. Acción limpiadora isotrópica.La limpieza húmeda se basa en productos químicos líquidos que deben fluir dentro y fuera de las superficies. La tensión superficial de los líquidos puede impedir que lleguen al fondo de zanjas estrechas. Los radicales reactivos en el plasma son gaseosos, lo que les permite penetrar y limpiar todas las superficies expuestas, independientemente de su geometría.
4. Baja temperatura del proceso.La limpieza húmeda a menudo requiere temperaturas elevadas para lograr las velocidades de reacción requeridas, lo que puede estresar los materiales sensibles y provocar un desajuste de expansión térmica. La limpieza con plasma se puede realizar a temperaturas cercanas a la ambiental, preservando la integridad de los materiales que se limpian.
5. Sin residuos peligrosos.Los subproductos químicos de la limpieza húmeda deben tratarse y eliminarse como desechos peligrosos, lo que genera importantes costos de cumplimiento ambiental. La limpieza con plasma genera únicamente subproductos gaseosos, que pueden eliminarse utilizando sistemas de reducción estándar.
6. Resultados consistentes y repetibles.El control de los parámetros del plasma, como la potencia, la presión y el flujo de gas, es muy preciso. Un bien diseñadoLimpiador de plasma semiconductorproduce condiciones idénticas para cada lote, eliminando la variación de un lote a otro que afecta la limpieza en húmedo.
7. Pasos del proceso reducidos.La limpieza húmeda normalmente requiere múltiples pasos del proceso: inmersión en un baño de limpieza, enjuague y secado. La limpieza con plasma es una operación sencilla y de un solo paso. Esto reduce el tamaño del equipo, el tiempo de proceso y el manejo del operador.
El paso de la industria a la limpieza con plasma no es sólo una preferencia técnica; es un requisito económico y de calidad. A medida que los dispositivos semiconductores sigan encogiéndose y las tecnologías de embalaje se vuelvan más exigentes, la necesidad de un método de limpieza seco, libre de residuos y sin daños no hará más que crecer. El Semiconductor Plasma Cleaner es una tecnología madura y probada que cumple con estos exigentes requisitos.
Una de las preguntas más frecuentes de los ingenieros que evalúan unLimpiador de plasma semiconductores: ¿qué puede eliminar realmente este equipo? La respuesta depende del tipo de plasma y del gas de proceso seleccionado. La limpieza con plasma puede abordar tres categorías principales de contaminación, cada una de las cuales requiere un enfoque y una química diferentes. Comprender estas categorías es esencial para el desarrollo de procesos y la selección de equipos. Nuestra fábrica ha desarrollado una amplia gama de soluciones de limpieza por plasma, con recetas de proceso optimizadas para tipos de contaminación específicos.
Categoría 1: Contaminación Orgánica.Esta categoría incluye residuos de fotoprotectores, huellas dactilares, aceites, grasas y otros hidrocarburos que se introducen durante el procesamiento de semiconductores. Estos contaminantes suelen estar presentes como películas delgadas e invisibles que pueden interferir con deposiciones o uniones posteriores. El método estándar para la eliminación orgánica es un plasma de oxígeno. Los radicales reactivos de oxígeno reaccionan con el carbono y el hidrógeno del material orgánico, formando dióxido de carbono volátil y vapor de agua que se evacuan. El plasma actúa como un proceso de "combustión" no destructivo y altamente eficiente a baja temperatura. En el caso de residuos orgánicos especialmente rebeldes, se puede utilizar una mezcla de oxígeno con argón o hidrógeno para mejorar la reacción química.
Categoría 2: Contaminación Inorgánica.Esta categoría incluye óxidos nativos (dióxido de silicio, óxido de aluminio), óxidos metálicos y otros residuos inorgánicos. Estos contaminantes normalmente se eliminan utilizando un plasma reductor. Un enfoque común es un plasma de hidrógeno-argón, donde los radicales de hidrógeno reducen el óxido metálico a metal puro, eliminando efectivamente la capa de óxido. Alternativamente, se puede usar un plasma a base de flúor (usando CF4 o SF6) para grabar los óxidos, pero esto debe hacerse con precaución ya que el flúor es agresivo y puede dañar el material subyacente. La selección de la mezcla de gases y los parámetros del proceso deben calibrarse cuidadosamente para eliminar el óxido sin alterar la superficie del sustrato. Para los óxidos, el plasma reduce el óxido a su estado metálico, eliminando la capa y activando la superficie para la adhesión.
Categoría 3: Contaminación por partículas.Esta categoría incluye partículas microscópicas de polvo, escamas de metal y otras partículas que se depositan en la superficie. Estos pueden causar defectos en procesos posteriores y pueden ser fuentes de fugas eléctricas. La eliminación de partículas se logra mediante pulverización física utilizando plasma de argón. Los iones de argón golpean la superficie con suficiente energía para desalojar las partículas, que luego son arrastradas por el sistema de vacío. Este es un proceso de limpieza puramente físico y es eficaz para eliminar partículas de varios tamaños. Sin embargo, se debe aplicar con la energía adecuada para evitar dañar la superficie o las características del dispositivo.
La siguiente tabla proporciona una correlación más detallada de los tipos de contaminación según la química plasmática adecuada.
| Tipo de contaminación | Fuentes comunes | Química del plasma | Mecanismo de limpieza |
| Residuos de fotorresistentes | Procesos de litografía, grabado, decapado. | Plasma de oxígeno (O2) con asistencia de argón. | Oxidación química: O* + CxHy → CO2 + H2O |
| Óxido nativo (SiO2) | Exposición al aire durante la manipulación y el procesamiento. | Plasma de hidrógeno-argón (H2/Ar) | Reducción química: H* + SiO2 → Si + H2O |
| Óxidos metálicos (Al2O3, CuO) | Oxidación durante el procesamiento, especialmente a temperaturas elevadas. | Plasma de hidrógeno (H2) con portador de argón. | Reducción química: H* + MO → M + H2O |
| Huellas dactilares, aceites, grasas. | Manipulación por parte de operadores y almacenamiento. | Plasma de oxígeno con flúor limpio. | Oxidación química y volatilización. |
| Partículas (polvo, virutas de metal) | Entorno ambiental, desgaste del equipo. | Plasma de pulverización catódica de argón | Bombardeo físico: Ar+ + partícula → eyección |
| Residuos de fluorocarburos | Grabado con plasma con gases CF4 o SF6 | Plasma de oxígeno con Ar | Oxidación química de películas de fluorocarbono. |
Nuestra fábrica ofrece un servicio integral de desarrollo de procesos, ayudando a los clientes a optimizar sus recetas de limpieza con plasma para sus desafíos de contaminación específicos. Mantenemos una base de datos de procesos establecidos para cientos de sustratos y contaminantes, y nuestro equipo técnico puede diseñar recetas personalizadas para aplicaciones únicas. Esto garantiza que su limpiador de plasma semiconductor brinde un rendimiento óptimo para sus requisitos de fabricación específicos.
Si bien la limpieza del plasma de semiconductores es esencial para la fabricación de obleas, su impacto en la etapa de envasado es posiblemente aún más profundo. El embalaje (el proceso de conectar la matriz semiconductora al mundo exterior y proporcionar protección mecánica y ambiental) implica una serie de pasos críticos: fijación de la matriz, unión de cables, encapsulación y formación de cables. Cada uno de estos pasos requiere superficies limpias y químicamente activas para garantizar conexiones fuertes y confiables. Los contaminantes en la etapa de envasado son una fuente importante de pérdida de rendimiento y fallas en el campo, y la limpieza con plasma ha demostrado ser el método más eficaz para eliminarlos.
Para comprender el impacto de la limpieza con plasma en el rendimiento del embalaje, considere el proceso de unión de cables. La unión de cables es una tecnología madura, pero sigue siendo el método dominante para realizar conexiones eléctricas entre el troquel y el marco de cables. El proceso utiliza energía ultrasónica, calor y presión para formar una soldadura entre un alambre de oro o cobre y la almohadilla de unión del troquel. Para que se forme una unión confiable, la superficie de la almohadilla de unión debe estar libre de contaminación orgánica, óxidos y partículas. Estos contaminantes actúan como una barrera, impidiendo el contacto íntimo entre metales requerido para una soldadura fuerte. El resultado es una unión débil que puede fallar durante el procesamiento posterior o durante la vida útil del producto.
En una línea de ensamblaje de semiconductores típica, un lote de matrices puede tener superficies de almohadilla de unión contaminadas con residuos de la sierra cortadora, el almacenamiento o la manipulación. El rendimiento inicial de los enlaces de alambre podría ser del 95%, lo que significa que el 5% de los enlaces son débiles o antiadherentes. Esto se traduce directamente en desperdicio: cada unión débil requiere reelaboración o resulta en un troquel desechado. Ahora imagine el efecto de un paso de limpieza con plasma, aplicado inmediatamente antes de unir los cables. El plasma elimina los residuos orgánicos, reduce el óxido nativo y activa químicamente la superficie de la almohadilla de unión, haciéndola altamente receptiva a la unión. El rendimiento del lote limpiado con plasma aumenta al 99,5 %, lo que reduce la tasa de fallo de la unión en un 90 %. Este no es un cálculo teórico; es un resultado real logrado por numerosas líneas de envasado.
Otros procesos de envasado que se benefician significativamente de la limpieza con plasma incluyen:
Se puede cuantificar el impacto de la limpieza con plasma en el rendimiento del envasado. La siguiente tabla muestra las mejoras típicas observadas en las líneas de envasado después de la introducción de un paso de limpieza con plasma en el flujo del proceso.
| Proceso de embalaje | Rendimiento antes de la limpieza con plasma | Rendimiento después de la limpieza con plasma | Mejora del rendimiento |
| Unión de cables (unión de bola de oro) | 94-96% | 99-99,5% | 3-5% |
| Die Adjuntar (unión adhesiva) | 92-94% | 98,5-99,5% | 4-6% |
| Llenado insuficiente (flujo sin huecos) | 88-92% | 97-98,5% | 6-8% |
| Moldeo (adhesión) | 90-93% | 97-98% | 4-6% |
Nuestros sistemas Semiconductor Plasma Cleaner están diseñados teniendo en cuenta las aplicaciones de embalaje y ofrecen características como espaciado ajustable de electrodos, capacidades de procesamiento por lotes e integración con sistemas de manipulación automatizados. Entendemos que en el entorno de gran volumen de embalajes de semiconductores, la confiabilidad y la repetibilidad no son negociables. Nuestro equipo ofrece el rendimiento constante necesario para maximizar el rendimiento y reducir el desperdicio.
Seleccionando el apropiadoLimpiador de plasma semiconductorpara una aplicación específica es una decisión crítica que requiere una evaluación estructurada de los requisitos técnicos y las limitaciones operativas. La elección implica equilibrar factores como la eficacia de la limpieza, el rendimiento, el coste y la compatibilidad con los procesos existentes. Un limpiador de plasma semiconductor es una inversión de capital importante y elegir el sistema incorrecto puede generar un rendimiento subóptimo y un desperdicio de gastos. Nuestra fábrica ha desarrollado un marco de selección estructurado para ayudar a los clientes a navegar este proceso y seleccionar el sistema que se adapte óptimamente a sus necesidades.
Paso 1: Definir el contaminante a eliminar.El primer paso es identificar el tipo de contaminación que se debe eliminar. ¿Es orgánico (fotorresistente, aceite), inorgánico (óxido) o partículas? Diferentes contaminantes requieren diferentes químicas del plasma y condiciones de proceso. Por ejemplo, un plasma de oxígeno es eficaz para la eliminación de compuestos orgánicos, mientras que se requiere un plasma de hidrógeno para la eliminación de óxidos. La selección del limpiador de plasma semiconductor debe admitir la química del gas requerida.
Paso 2: caracterizar el sustrato.El material y la geometría del sustrato son factores de selección críticos. ¿Cuál es el material? ¿Es silicio, arseniuro de galio o cerámica? El material puede ser sensible a determinadas condiciones del plasma. Por ejemplo, algunos materiales son susceptibles a sufrir daños por bombardeo de iones y requieren un plasma "blando" (configuración de plasma aguas abajo). La geometría también es importante: ¿el sustrato tiene estructuras frágiles que podrían dañarse con un bombardeo físico? ¿Tiene características de alta relación de aspecto que requieren limpieza isotrópica? Las respuestas a estas preguntas determinarán la configuración de electrodos y la densidad de potencia requeridas.
Paso 3: evaluar los requisitos de rendimiento.¿Cuántos sustratos se deben limpiar por hora? Esto determina el tamaño de cámara requerido y la configuración por lotes o en línea. Para una producción de gran volumen, se prefiere una cámara más grande que pueda acomodar un lote de sustratos. Para la investigación y el desarrollo, es más apropiada una cámara más pequeña con una respuesta rápida. El tiempo del ciclo del limpiador de plasma semiconductor (incluido el bombeo, el proceso y la ventilación) debe coincidir con el tiempo táctil de producción general.
Paso 4: evaluar el entorno de la sala limpia.El entorno de fabricación de semiconductores está altamente controlado. El limpiador de plasma semiconductor debe cumplir con las especificaciones de sala blanca, incluida la clase de limpieza, ventilación y compatibilidad electromagnética. También se deben considerar la huella del equipo y el espacio disponible.
Paso 5: Evaluar el suministro y la reducción de gas.El limpiador de plasma de semiconductores requiere un suministro de gases de proceso de alta pureza y un medio para reducir (tratar de forma segura) los gases de escape. El sistema de suministro de gas debe ser capaz de suministrar los gases necesarios con el caudal y la pureza correctos. El sistema de reducción debe estar diseñado para manejar los subproductos específicos generados por el proceso de limpieza del plasma (por ejemplo, compuestos orgánicos volátiles, compuestos de flúor).
Paso 6: considere la automatización y la integración.En una instalación moderna de fabricación de semiconductores, el limpiador de plasma de semiconductores rara vez es una herramienta independiente. Normalmente se integra en una línea de producción automatizada. El sistema debe ser capaz de interactuar con los sistemas de control y automatización de la fábrica, generalmente a través del protocolo SECS/GEM (Estándar de comunicaciones de equipos SEMI/Modelo de equipo genérico).
La siguiente tabla resume los factores clave de decisión y las preguntas que deben responderse en cada etapa del proceso de selección.
| Factor de selección | Preguntas para hacer |
| Tipo de contaminación | ¿Qué materiales hay que eliminar? (¿Orgánico, óxido, partículas?) |
| Características del sustrato | ¿Cuál es el material? ¿Es frágil? ¿Tiene características de alta relación de aspecto? |
| Requisito de rendimiento | ¿Cuántos sustratos por hora se deben procesar? |
| Entorno de sala limpia | ¿Cuál es la clase de sala limpia? ¿Cuál es el espacio disponible? |
| Suministro y reducción de gas | ¿Qué gases de proceso se requieren? ¿Cómo se reducirán los gases de escape? |
| Automatización e Integración | ¿Es necesario que el sistema se integre con la automatización de fábrica (SECS/GEM)? |
El equipo técnico de nuestra fábrica está disponible para ayudar con el proceso de selección, proporcionando datos técnicos detallados, demostración del proceso y análisis de costo-beneficio. Entendemos que cada aplicación es única y estamos comprometidos a ayudar a nuestros clientes a seleccionar el limpiador de plasma semiconductor que proporcione la solución de limpieza más eficaz y eficiente para sus necesidades específicas.
Pregunta 1: ¿La limpieza con plasma dañará la superficie de mis obleas o dispositivos semiconductores?
Respuesta: Cuando se opera con los parámetros de proceso correctos, la limpieza con plasma es un proceso suave y no destructivo. Los factores clave son el nivel de potencia de RF, la presión del proceso y la selección del gas de proceso. Los sistemas de plasma directo (acoplados capacitivamente) producen un plasma con mayor energía iónica, que puede usarse para limpieza agresiva o activación de superficies. Para materiales sensibles, se puede utilizar un sistema de plasma posterior (donde el plasma se genera de forma remota y los radicales neutros se transportan a la oblea) para evitar daños por bombardeo de iones. Brindamos un servicio integral de desarrollo de procesos para garantizar que su receta de limpieza con plasma no dañe el sustrato.
Pregunta 2: ¿Cuál es la diferencia entre la limpieza con plasma de oxígeno y plasma de argón?
Respuesta: La limpieza con plasma de oxígeno se basa principalmente en reacciones químicas. Los radicales reactivos de oxígeno oxidan los contaminantes orgánicos, convirtiéndolos en dióxido de carbono volátil y vapor de agua. La limpieza con plasma de argón es principalmente un proceso físico: los iones de argón bombardean físicamente la superficie, desalojando partículas y eliminando físicamente capas delgadas. El plasma de oxígeno es ideal para eliminar residuos orgánicos, mientras que el plasma de argón se utiliza para la activación de superficies y para eliminar partículas que no están unidas químicamente. Muchos procesos de limpieza con plasma utilizan una mezcla de oxígeno y argón para combinar la acción de limpieza química y física.
Pregunta 3: ¿Cuál es el tiempo de ciclo de proceso típico para un limpiador de plasma de semiconductores?
Respuesta: El tiempo del ciclo para un proceso típico de limpieza con plasma es de entre 5 y 20 minutos. Esto incluye el tiempo de bombeo (para lograr el vacío), el tiempo de proceso (el paso de limpieza con plasma) y el tiempo de ventilación (para devolver la cámara a la presión atmosférica). El tiempo real del ciclo depende del volumen de la cámara, la velocidad de la bomba de vacío y el tiempo de limpieza requerido. Los sistemas de limpieza por plasma de semiconductores de nuestra fábrica están diseñados para un bombeo rápido y un procesamiento eficiente, con tiempos de ciclo típicos de 8 a 12 minutos para aplicaciones por lotes estándar.
Pregunta 4: ¿Se puede utilizar un limpiador de plasma de semiconductores para limpiar dispositivos y paquetes ensamblados?
Respuesta: Sí, la limpieza con plasma se utiliza ampliamente para limpiar dispositivos y paquetes ensamblados. Esto suele realizarse antes del moldeo o encapsulación para eliminar contaminantes y mejorar la adhesión. El tratamiento con plasma puede limpiar eficazmente las superficies de todo el conjunto, incluidos el troquel, las uniones de cables y los marcos de cables, sin causar daños a los componentes delicados. Se debe tener cuidado al seleccionar los parámetros de proceso correctos para evitar cualquier impacto en el rendimiento del dispositivo ensamblado.
Pregunta 5: ¿Por qué 13,56 MHz es la frecuencia de RF más común para la limpieza con plasma?
Respuesta: La frecuencia de 13,56 MHz es una banda de frecuencia industrial, científica y médica (ISM) reconocida internacionalmente. Esto significa que los equipos que operan en esta frecuencia no necesitan licencia y no interferirán con las comunicaciones por radio. Esta asignación convierte a 13,56 MHz en un estándar práctico para equipos de procesamiento de plasma. Otras frecuencias ISM, como 2,45 GHz (microondas), también se utilizan para aplicaciones de plasma especializadas, pero 13,56 MHz es el estándar más utilizado.

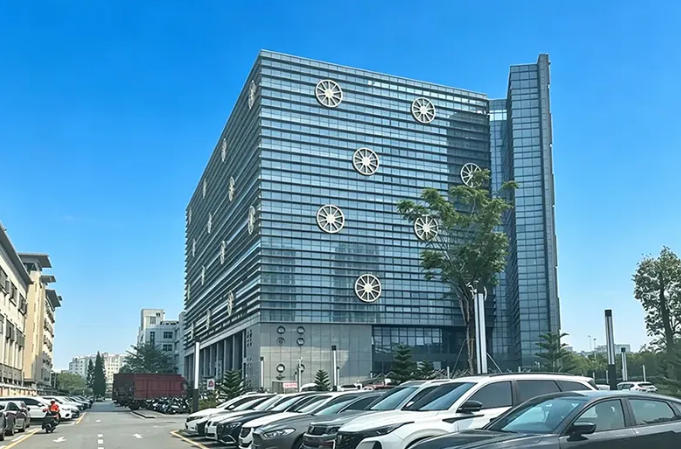

Shenzhen CKD Tecnología Co., Ltd.,Fundada en 2010 y con sede en el corazón del centro de innovación tecnológica de China, es un proveedor líder de equipos de envasado de semiconductores y dosificación de precisión de alta gama, incluidos equipos avanzados de inspección de semiconductores. Con un inventario completo que abarca múltiples marcas y modelos, y un amplio stock de todo tipo de accesorios, garantizamos una producción estable, confiable y continua para nuestros clientes. Nuestro equipo de ingenieros profesionales ofrece soluciones llave en mano y nuestro soporte localizado en Singapur, Malasia, Vietnam y Tailandia garantiza que siempre tendrá garantía técnica y de calidad para su producción. Guiado por los valores fundamentales de "precisión, estabilidad y eficiencia", CKD ha proporcionado actualizaciones de fabricación inteligentes a cientos de empresas en todo el mundo, obteniendo un amplio reconocimiento y una sólida reputación en la industria.
ElLimpiador de plasma semiconductores un componente crítico de la fabricación y el embalaje de semiconductores modernos. Al aprovechar las propiedades únicas del plasma (el cuarto estado de la materia), proporciona un método seco, libre de residuos y sin daños para eliminar la contaminación orgánica, reducir los óxidos nativos y limpiar superficies. La tecnología se basa en una base de ingeniería precisa: la cámara de vacío, la fuente de alimentación de RF, el sistema de suministro de gas y la electrónica de control trabajan en conjunto para crear un entorno de plasma controlado. Como hemos explorado, las especificaciones técnicas clave (presión base, potencia de RF, control de flujo de gas) definen directamente el rendimiento y las capacidades de limpieza del sistema. El limpiador de plasma semiconductor no es simplemente una pieza de equipo; es el habilitador esencial para la fabricación de semiconductores de alto rendimiento, la fabricación de MEMS y el embalaje avanzado, proporcionando la limpieza de la superficie que es el requisito previo para cada paso posterior del proceso.
