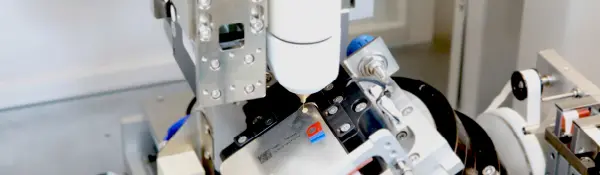

Para productos de forma irregular, circulares o curvados, el sistema utiliza una cámara CCD para capturar el contorno exterior, calcula automáticamente el centro del producto y aplica compensación de eje. Luego impulsa el sistema de control de dosificación para ejecutar el proceso. La conversión de trayectoria espacial es simple e inteligente, lo que garantiza un posicionamiento preciso.
El equipo puede capturar puntos "MARCA" de un producto estándar para servir como plantilla de posicionamiento para comparación en tiempo real, o localizar productos detectando características de borde. Proporciona alarmas oportunas para anomalías, lo que previene eficazmente errores como extravíos o dispensaciones perdidas.
Las características opcionales incluyen escaneo de códigos QR, integración del sistema MES, detección de nivel de fluido y limpieza automática de boquillas. Tanto el sistema de control como el hardware utilizan un diseño modular, lo que garantiza la facilidad de operación, así como un mantenimiento y reemplazo de componentes rápidos.
• Reconocimiento y dispensación de imágenes totalmente automatizados
• La tecnología de control coordinado de 5 ejes, la primera en la industria, permite una dosificación precisa a lo largo de cualquier trayectoria espacial requerida por el producto.
• La tecnología de medición de altura láser sin contacto detecta automáticamente la altura del producto y ajusta la altura de dispensación en consecuencia
• Amplias funciones de expansión opcionales para satisfacer diversos requisitos de dosificación
- Electrónica de consumo
- Dispensación de adhesivo termofusible para polarizadores LCD y orificios circulares de retroiluminación
- Dispensación de sellado para cavidades del marco medio de teléfonos móviles.
- Sellado de dispensación para cavidades de cargadores de teléfonos móviles.
- Dispensación de tinta en las paredes internas de los orificios circulares de la pantalla OLED

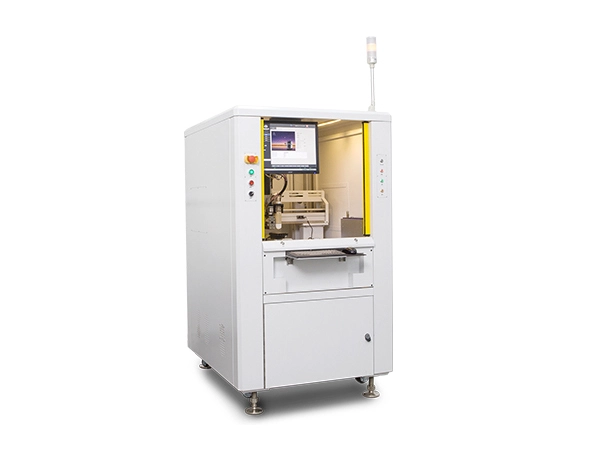

| Parámetros básicos | AM500N |
| Fuerza | 220V 3KW 12A 50/60Hz |
| Presión de aire | 90 psi (5,5 bares) |
| Dimensiones | 1000 x 1200 x 1700 (ancho x fondo x alto); la altura excluye FFU |
| Peso del equipo | 790 kilogramos |
| Protocolo de comunicación | SMEMA |
| Sistema de accionamiento | Motor lineal (XY), servomotor (Z/A), DDR (C) |
| Sistema operativo | Win7/10 |
| Área de dispensación | 3 a 8 pulgadas; FPC ≤ 150 x 90 mm |
| Viaje XYZ | 450x600x200mm |
| Precisión de posicionamiento del eje XYZ | XY: ±8 µm, Z: ±10 µm (3σ) |
| Repetibilidad del eje XYZ | XY: ±3 µm, Z: ±5 µm (3σ) |
| Máx. Velocidad | 1200 mm/s |
| Máx. Aceleración | 1,5g |
