• El marco soldado integrado de alta precisión garantiza la estabilidad a largo plazo de la precisión del movimiento
• Utiliza husillos de bolas de precisión importados para garantizar una alta precisión de movimiento y un funcionamiento silencioso
• Cuenta con control de circuito cerrado de servomotor; resolución mínima de 0,002 mm, velocidad máxima de 1000 mm/s y repetibilidad de ±0,025 mm
• Equipado con cadenas de acero inoxidable con pasadores extendidos de 3 mm/5 mm; capacidad de carga de hasta 10 kg
• El diseño protector de las cadenas evita la contaminación del adhesivo
• Pistas opcionales de segmento único o de doble segmento para cumplir con los diferentes requisitos de tiempo de ciclo (CT)
• Los perfiles de riel cuentan con un acabado anodizado duro para una durabilidad superior
• Interfaz fácil de usar; simple de operar y fácil de aprender
• Admite el cambio de chino/inglés para satisfacer diversas necesidades lingüísticas
• Rica en funciones; admite el monitoreo de circuito cerrado de varios parámetros del proceso
• Admite programación en línea y fuera de línea para adaptarse a diferentes necesidades operativas en el sitio
• Ampliable para incluir sistemas de trazabilidad de producción MES
• Admite posicionamiento de marcas fiduciales basado en CCD para garantizar la precisión del recubrimiento y la estabilidad de la producción
• La compensación de visión automática basada en software elimina eficazmente los errores de posición causados por la desalineación de la placa
• Admite la programación CCD, lo que reduce significativamente el tiempo y los costos laborales asociados con la enseñanza manual.

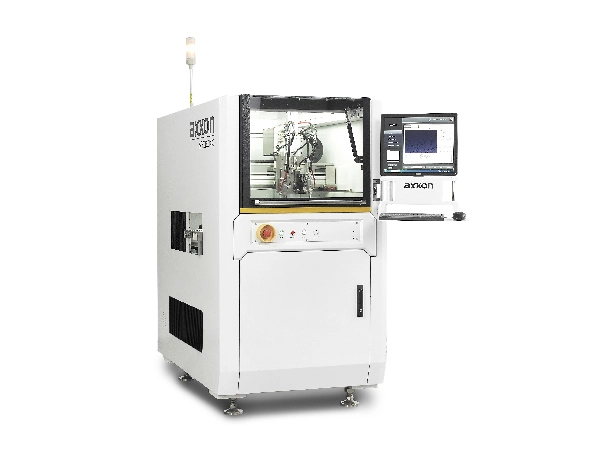

| Parámetros básicos | AC-600S |
| Fuente de alimentación | 220V 50/60Hz 2.5KW |
| Presión de aire | 80 psi (5,5 bares) |
| Dimensiones | 940*1450*1680 mm (Ancho*Profundidad*Alto) |
| Peso | 700 kilos |
| Requisitos de escape | Diámetro 200 mm; Flujo de aire >13m³/min |
| Protocolo de comunicación | SMEMA |
| Área de dispensación | 450*450*90 mm (válvula única) |
| Estándares de certificación | CE/UL |
| Tipo de movimiento | Servomotor + husillo de bolas |
| Viaje del eje X | 525mm |
| Recorrido del eje Y | 560 mm |
| Recorrido del eje Z | 100mm |
| Velocidad del eje X/Y | 1000 mm/s |
| Aceleración del eje X/Y | 0,8g |
| Velocidad del eje Z | 300 mm/s |
| aceleración del eje Z | 0,3g |
| Repetibilidad del eje X/Y/Z | ± 25 μm a 3 σ |
| método de control | PC industrial + tarjeta de control de movimiento |
| Altura del transportador | 880-950 mm |
| Velocidad del transportador | 400 mm/s |
| Método de ajuste de ancho | Ajuste automático del ancho |
| Rango de ancho | 40-500 mm |
| Ancho mínimo del borde del tablero | 3mm |
| Capacidad de longitud del producto del carril | 800 mm (sección única) |
| Capacidad de carga del carril | 10 kilos |
| Altura libre del tablero | Superior: 150 mm; Fondo: 90 mm |
