• El marco soldado integrado de alta precisión garantiza la estabilidad a largo plazo de la precisión del movimiento
• Utiliza husillos de bolas de precisión importados para garantizar una alta precisión de movimiento y un funcionamiento silencioso
• Cuenta con control de circuito cerrado de servomotor; resolución mínima de 0,002 mm, velocidad máxima de 800 mm/s y repetibilidad de ±0,025 mm
• Equipado con cadenas de acero inoxidable con pasadores extendidos de 3 mm/5 mm; capacidad de carga de hasta 10 kg
• El diseño protector de las cadenas evita la contaminación del adhesivo
• Pistas opcionales de segmento único o de doble segmento para cumplir con los diferentes requisitos de tiempo de ciclo (CT)
• Los perfiles de riel cuentan con un acabado anodizado duro para una durabilidad superior
• Interfaz fácil de usar; simple de operar y fácil de aprender
• Admite el cambio de chino/inglés para satisfacer diversas necesidades lingüísticas
• Rica en funciones; admite el monitoreo de circuito cerrado de varios parámetros del proceso
• Admite programación en línea y fuera de línea para adaptarse a diferentes necesidades operativas en el sitio
• Ampliable para incluir sistemas de trazabilidad de producción MES
• Admite posicionamiento de marcas fiduciales basado en CCD para garantizar la precisión del recubrimiento y la estabilidad de la producción
• La compensación de visión automática basada en software elimina eficazmente los errores de posición causados por la desalineación de la placa
• Admite la programación CCD, lo que reduce significativamente los costos de tiempo asociados con la enseñanza manual

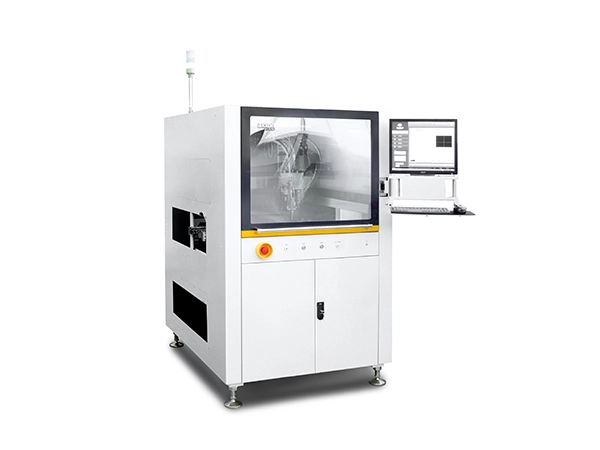

| Parámetros básicos | AC-500D |
| Fuerza | 220 V, 2,2 kW, 10 A, 50/60 Hz |
| Presión de aire | 80 psi (5,5 bares) |
| Dimensiones | 1194×1462×1610mm (Ancho×Largo×Alto) |
| Peso de la máquina | 700 kilos |
| Requisitos de escape | Diámetro 200 mm, flujo de aire ≥13 m³/min |
| Método de ajuste de ancho | Eléctrico |
| Protocolo de comunicación | SMEMA |
| Área de dispensación | L750×W600mm (válvula única) |
| Largo 650×An 600 mm (V-5000 + V-420) | |
| L650×W550mm (V-5000 Inclinable + V-420) | |
| Velocidad del eje X/Y | 800 mm/s |
| Eje X/Y máx. aceleración | 0,8g |
| Repetibilidad del eje X/Y/Z | ± 25μm, 3σ |
| Sistema de accionamiento del eje X/Y/Z | Servomotor, husillo de bolas |
| Velocidad del eje Z | 300 mm/s |
| Eje Z máx. aceleración | 0,3g |
| Capacidad de carga del transportador | 10 kilogramos |
| Mín. ancho del tablero | 50mm |
| Máx. ancho del tablero | 650 mm |
| Máx. longitud del tablero | 700 mm |
| Mín. espacio libre del borde del tablero | 5mm |
| Máx. altura del componente | 100 mm por encima y por debajo de la superficie del transportador |
| Altura del transportador | 900±20mm |
| Velocidad del transportador | 2-5m/minuto |
| Dirección de transporte | Izquierda → Derecha, Derecha → Izquierda |
| Altura del carril de retorno inferior | Distancia de 500 mm desde la pista de transporte. |
